| 일반 정보 | 주 전원 | 예비 전원 |
|---|---|---|
| 정격 전력 (kVA) | 100 | 110 |
| 정격 전력 (kW) | 80 | 88 |
| 주파수 (Hz) | 50 | |
| 엔진 모델 | 4M10G110/5 | |
| 엔진 속도 (RPM) | 1500 | |
| 위상 | 3 | |
| PF | 0.8 | |
| 제어 시스템 | 디지털 | |
| 정격 전압 (V) | 400/230 (고객 요구 사항에 따라) | |
| 연료 탱크 용량 작동 시간 | 75% 부하에서 8시간 이상 | |

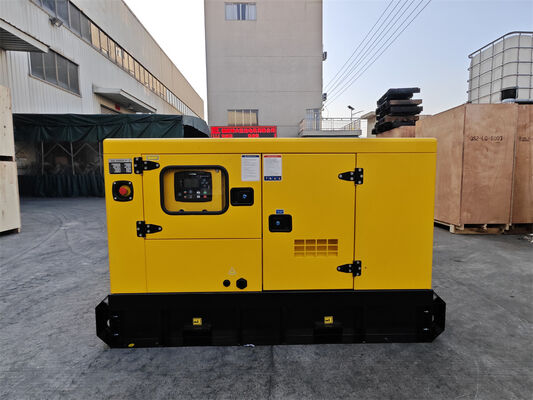

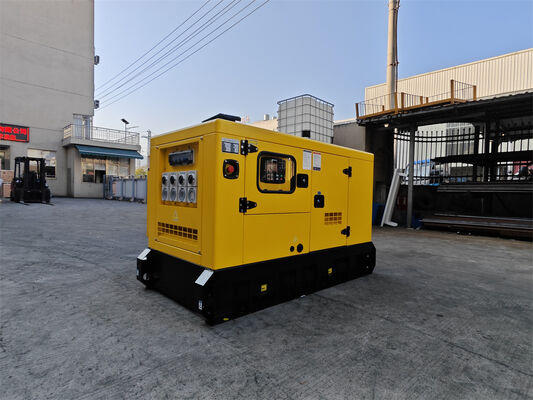

| 치수 및 무게 | 오픈형 BBDA110 | 저소음형 BBDA110S |
|---|---|---|
| 길이 (L) mm | 1900 | 3150 |
| 너비 (W) mm | 750 | 1040 |
| 높이 (H) mm | 1380 | 1610 |
| 탱크 용량 (L) | 184 | 184 |
| 사양 | 세부 정보 |
|---|---|
| 엔진 모델 및 제조업체 | 4M10G110/5 (BAUDOUIN) |
| 엔진 모델 | 4M10G110/5 |
| 실린더 수 / 밸브 수 | 4/8 |
| 실린더 배열 | 인라인 |
| 보어 x 스트로크 (mm) | 105 x 118 |
| 배기량 (L) | 4.087 |
| 열역학 사이클 | 디젤 4행정 |
| 점화 순서 | 1-3-4-2 |
| 평균 피스톤 속도 (m/s) | 5.9 |
| ESP에서의 BMEP (Bar) | 20.80 |
| 냉각 시스템 | 액체 (물 + 50% 부동액) |
| 분사 시스템 | 직접 |
| 연료 시스템 | 기계식 펌프 |
| 흡기 | 터보차저 및 애프터쿨러 |
| 압축비 | 17.5 : 1 |
| 플라이휠 하우징 | SAE 3 |
| 플라이휠 | 11.5" |
| 플라이휠에서 본 회전 방향 | 반시계 방향 |
| 플라이휠 하우징의 허용 정적 굽힘 모멘트 | 7000 |
| 플라이휠 링 기어의 치아 수 | 128 |
| 플라이휠 관성 모멘트 (kg·m²) | 0.391 |
| 크랭크샤프트 관성 모멘트 (kg·m²) | 0.111 |
| 배출 표준 | 해당 없음 |
| 라디에이터 포함 전체 치수 (길이 x 너비 x 높이) (mm) | 1330×741×995 |
| 라디에이터 및 라디에이터 파이프 제외 엔진 건조 중량 (kg) | 400 |
| 라디에이터 및 라디에이터 파이프 포함 엔진 건조 중량 (kg) | 495 |
| 라디에이터 포함 엔진 습식 중량 (오일, 냉각수 포함) (kg) | 530 |
| 사양 | 세부 정보 |
|---|---|
| 교류 발전기 브랜드 | BOBIG |
| 교류 발전기 제조업체 | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| 교류 발전기 모델 | BW-224G |
| 교류 발전기 정격 전력 | 80kw/100kva |
| 정격 전압 (V) | 230v/400v |
| 정격 주파수 | 50hz |
| 연결 유형 | 3상 및 4선식 |
| 베어링 수 | 1 |
| 보호 등급 | IP23 |
| 고도 | 1000m 이하 |
| 여기기 유형 | 브러시리스, 자여자, AVR 자동 전압 조정, 100% 구리 |
| 절연 등급 | H 등급 |
| 전화 영향 계수 (TIF) | 50 이하 |
| THF | 2% 이하 |
| 전압 조정, 정상 상태 | ±1% 이하 |
| 과도 상태 전압 | -15% ~ +20% 이하 |
