| 일반 정보 | 주 전원 | 예비 전원 |
|---|---|---|
| 정격 전력 (kVA) | 8 | 8 |
| 전력 등급 (kW) | 6 | 7 |
| 주파수 (Hz) | 50 | |
| 엔진 모델 | D1105 | |
| 엔진 속도 (RPM) | 1500 | |
| 위상 | 3 | |
| PF | 0.8 | |
| 제어 시스템 | 디지털 | |
| 정격 전압 (V) | 400/230 | |
| 연료 탱크 용량 작동 시간 | 75% 부하에서 8시간 이상 | |

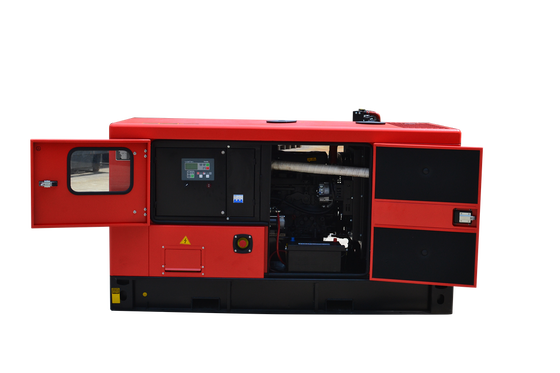

| 모델 | BK8 (개방형) | BK8S (무소음형) |
|---|---|---|
| 길이 (L) mm | 1400 | 1750 |
| 너비 (W) mm | 610 | 850 |
| 높이 (H) mm | 1130 | 1030 |
| 탱크 용량 (L) | 14 | 14 |
| 엔진 모델 및 제조사 | D1105 (KUBOTA) |
| 엔진 모델 | D1105-E2BG-CHN-1 |
| 엔진 코드 번호 | 1G976-21000 |
| 유형 | 수직, 수냉식, 4행정 디젤 엔진 |
| 실린더 수 | 3 |
| 실린더 보어 (mm) | 78 |
| 스트로크 (mm) | 78.4 |
| 연소 유형 | 구형 (E-TVCS) |
| 총 배기량 (L) | 1.123 |
| 제동 마력 (연속) kW/rpm(PS/rpm) | 11.5/1800 (15.6/1800), 9.5/1500(12.9/1500) |
| 제동 마력 (예비) kW/rpm(PS/rpm) | 10.1/1800 (13.8/1800), 8.4/1500(11.4/1500) |
| 점화 순서 | 1-2-3 |
| 회전 방향 | 반시계 방향 (플라이휠 측에서 볼 때) |
| 분사 펌프 | Bos-ch 유형 |
| 연료 분사 압력 (MPa) kgf/cm² | 13.73 (140) |
| 연료 분사 타이밍 (도) | T.D.C (p) 이전 17.5 |
| 압축비 | 24 |
| 조속기 유형 | 전속 기계식 조속기 |
| 연료유 | 디젤 연료 No.2-D (ASTMD975) |
| 시동 시스템 | 스타터 (예열 플러그 포함) |
| 스타터 출력 (V-kW) | 12 - 1.0 |
| 교류기 출력 (V - A) | 12 - 30 |
| 냉각 시스템 | 가압 라디에이터, 워터 펌프를 이용한 강제 순환 |
| 윤활 시스템 | 트로코이드 펌프를 이용한 강제 윤활 |
| 윤활유 | API 분류에 따른 CF 등급 윤활유 권장 |
| 윤활유 용량 (L) | 5.1 |
| 치수 (L x W x H) mm | 551.3×394.8×605.1 |
| 배출 규제 | 중국 비도로 단계 Ⅱ |
| 흡기 저항 (kPa) mmAq | 1.96 (200) 이하 |
| 배압 (kPa) mmHg | 7.07 (53) 이하 |
| Ho (냉각수 열 방출) kcal/h | 11,700 |
| 연소 공기 요구량 (25℃ 및 750mmHg) m³/min | 0.88 |
| 배기 가스량 (25℃ 및 750mmHg) m³/min | 2.3 |
| 건조 중량 (kg) | 약 89.0 |
| 교류기 브랜드 | BOBIG |
| 교류기 제조사 | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| 교류기 모델 | BW-164A |
| 교류기 정격 전력 | 6kw/8kva |
| 정격 전압 (V) | 230v/400v |
| 정격 주파수 | 50hz |
| 연결 유형 | 3상 및 4선식 |
| 베어링 수 | 1 |
| 보호 등급 | IP23 |
| 고도 | 1000m 이하 |
| 여기기 유형 | 브러시리스, 자여자, AVR 자동 전압 조정, 100% 구리 |
| 절연 등급 | H 등급 |
| 전화 영향 계수 (TIF) | 50 이하 |
| THF | 2% 이하 |
| 전압 조정, 정상 상태 | ±1% 이하 |
| 과도 상태 전압 | -15% ~ +20% 이하 |
| 엔진 | 교류기 | 연료 시스템 | 발전기 세트 |
|---|---|---|---|
| 수킷 예열기 | PMG 여기 | 12/24시간 기본 탱크 | Deepsea, ComAp, Smartgen 등 컨트롤러 |
| 오일 예열기 | 공간 히터 | 이중 벽 연료 탱크 | 트레일러 |
| 오일 수동 펌프 | 권선 온도 측정 | 외부 연료 탱크 | 기계와 함께 제공되는 도구 |
| 자동 연료 공급 | |||
| 외부 탱크와 기본 탱크 간 전환 (3방향 밸브) |
